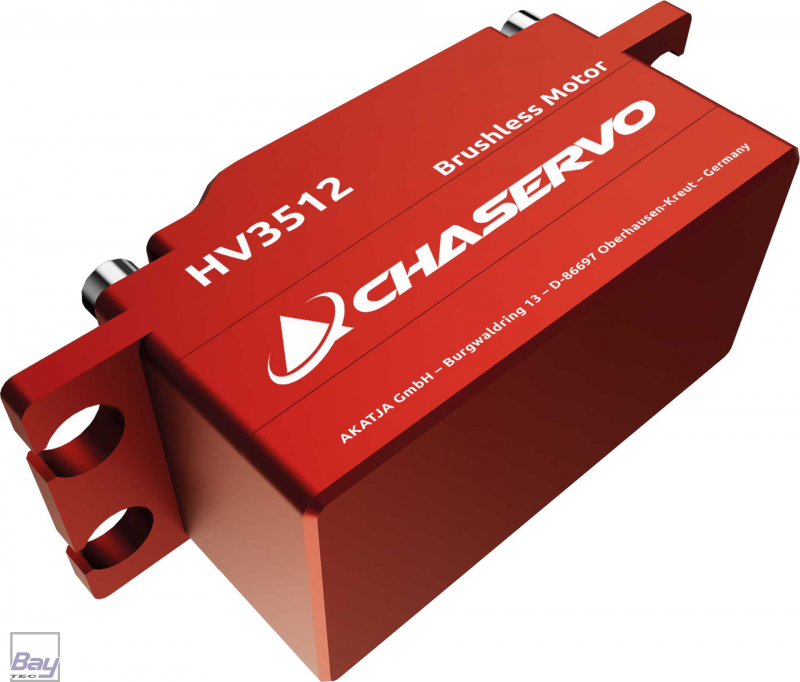

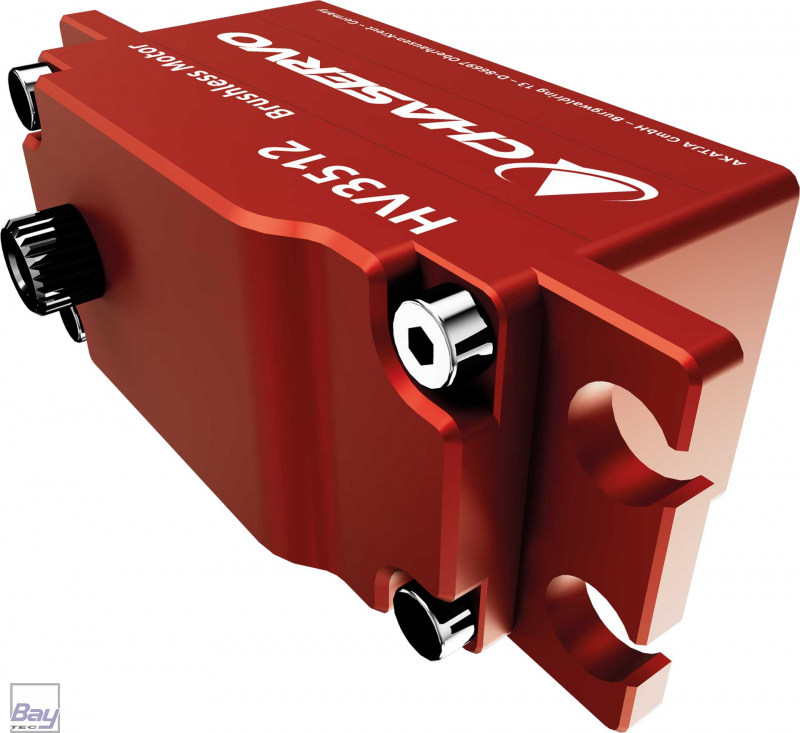

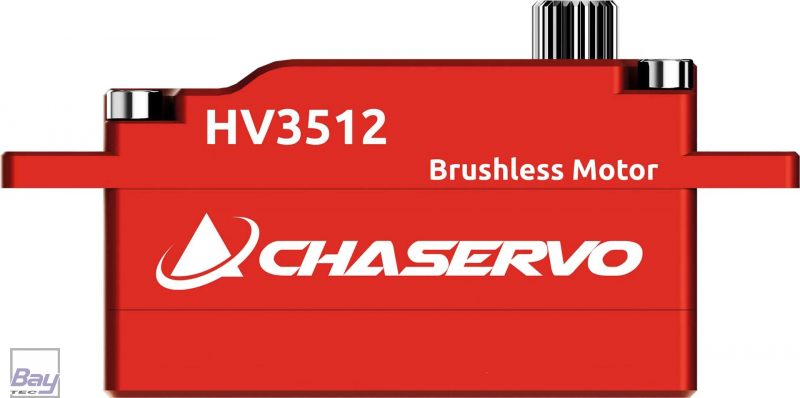

CHASERVO HV3512 25T low profile HV Brushless Servo, stehende Montage
Bestens geeignet für:- Flugmodelle
- Helikopter
- RC-Cars
- Staub- und Spritzwassergeschützt
SERVO DATA- Nennspannung: DC 7.4V
- Spannungsbereich: DC 6V – 8.4V
- Standard-Winkel: ±100° = 200°
- Betriebsfrequenz: 1520µs/333Hz
- Betriebstemperatur: -20°C … +65°C
- Gehäuse-Material: Aluminiumlegierung
- Motor Typ: 4 Pol Brushless DC
- Getriebe Material: Gehärteter Stahl
- Positionssensoren: Potentiometer
- Programmierbar: Ja
- Kugellager: Doppelkugellager
- Wasserfestigkeit: IP65
Stalling Torque- 30 kg·cm @ 6.0V
- 35 kg·cm @ 7.4V
- 40 kg·cm @ 8.4V
LeerlaufGeschwindigkeit- 0.14sec/60° @ 6.0V
- 0.12sec/60° @ 7.4V
- 0.11sec/60° @ 8.4V
Steuersignal / PWM-Schnittstelle- Signalspannungspegel Hoch: min. 3,3V, max. 5.0V / Niedrig: min. 0,0V, max. 1.5V
- Impulsbereich 900µs-2100µs
- Impuls-Winkel bei -60°/0°/+60°: 500µs/1500µs/2500µs
Elektrische Anschlüsse- 1 Orange PWM PWM-Steuersignal
- 2 Rot DC+ Versorgungsspannung
- 3 Braun DC- Versorgungsmasse, Signalmasse
Technische Daten

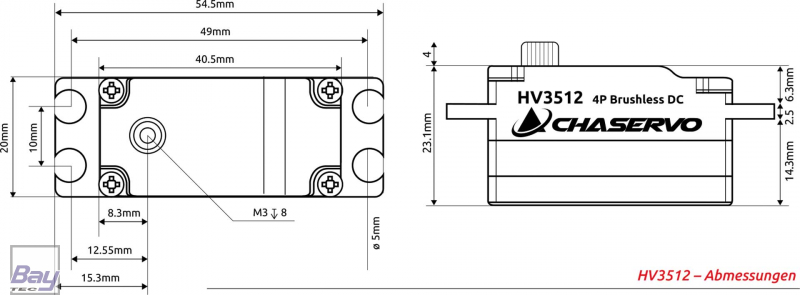

Breite (mm): | 20 |
---|
Kugellager (BB): | •• |
---|
Getriebe-Art: | Stahl |
---|
Länge (mm): | 40,5 |
---|
Höhe (mm): | 23,1 |
---|
Gewicht (g): | 55 |
---|
Servo-Art: | Digital HV |
---|
Betriebspannung (V) LHV: | 6,0 - 8,4 |
---|
Stellkraft kg/cm (6V) LHV: | 30 |
---|
Stellzeit sec./60° (6V) LHV: | 0,14 |
---|
Stellkraft kg/cm (7,4V) LHV: | 35 |
---|
Stellzeit sec./60° (7,4V) LHV: | 0,12 |
---|
Stellkraft kg/cm (8,4V) LHV: | 40 |
---|
Stellzeit sec./60° (8,4V) LHV: | 0,11 |
---|
