CHASERVO HV06H 15T 6mm HV Servo für F3K, F5K u.ä.

Extrem dünn. Extrem genau.
Höchste Fertigungsqualität
Schnell, stellgenau und für 2S geschaffen.

Kompakte Maße, kraftvolles Innenleben und herausragend leistungsstark – die HV-Serie ist auf maximale Performance ausgelegt.

Ob Wettbewerb, Training oder bei der entspannten Feierabend-Platzrunde, auf die Komponenten muss Verlass sein. Dieses kompakte Hochleistungs-Servo ist nicht nur außergewöhnlich stark, es liefert auch ein Höchstmaß an Stellgenauigkeit und Schnelligkeit. Dank der kompakten Bauart bei nur 6mm Tiefe lässt sich unser HV-Champion auch in den dünnsten Tragflächen sicher verwenden und einbauen.

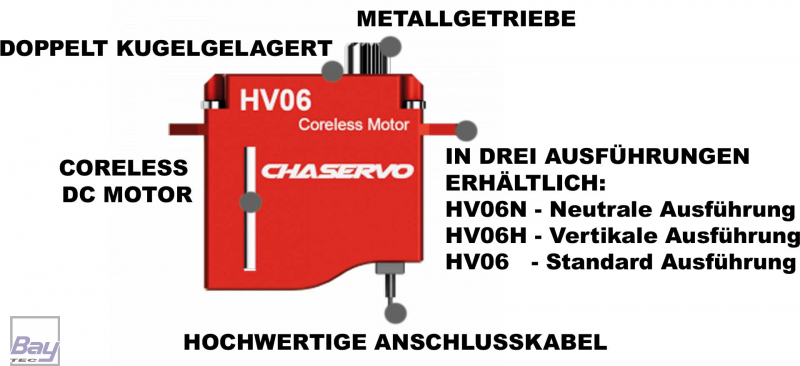

Features:

• Extrem dünn, 6mm Stärke
• Extrem leicht, nur 6.1g
• Extrem schnell und stellgenau
• Höchste Fertigungsqualität
• Für 2S und 8,4 V entwickelt worden
• in drei Ausführungen erhältlich
• Hochwertige Anschlusskabel
• Metallgetriebe
• Bestens für QR in dünnsten Tragflächen nutzbar

SERVO DATA

• Rated Voltage DC 8.4V
• Voltage Range DC 6V – 8.4V
• Default Travel Angle ‡60° = 120° Total travel
• Working Frequency 1520us/20KHZ
• Operating Temperature -10°C ... . +65°C
• Case Material Aluminum Alloy
• Motor Type Coreless DC Motor
• Gear Set Material Hardened Steel
• Position Sensor Potentiometer
• Programmable Yes
• Ball Bearing 2BB

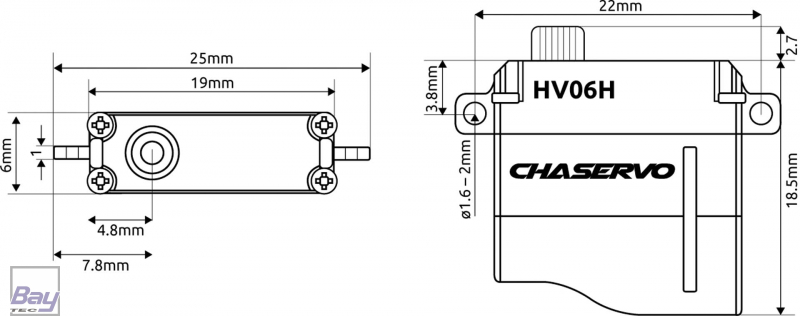

• Case Dimensions 19mm*6mm*18.5mm‡0.2mm

Stalling Torque

• 15 N·cm @ 6V
• 20 N·cm @ 7.4V
• 24 N·cm @ 8.4V

No-load Speed

• 0.07sec/60° @ 6V
• 0.06sec/60° @ 7.4V
• 0.05sec/60° @ 8.4V

PWM INTERFACE

• Signal voltage level: HIGH:min.3.3V.max.5.0V Low:min.0.0V,max.1.5V
• Pulse range 900us-2100us
• Pulse Corresponding Angle -60°/0°/+60° 1000us/1500us/2000us

ELECTRICAL CONNECTION

• 1 Orange PWM PWM Command Signal
• 2 Red DC+ Supply Voltage
• 3 Brown DC Supply Ground, Signal Ground
