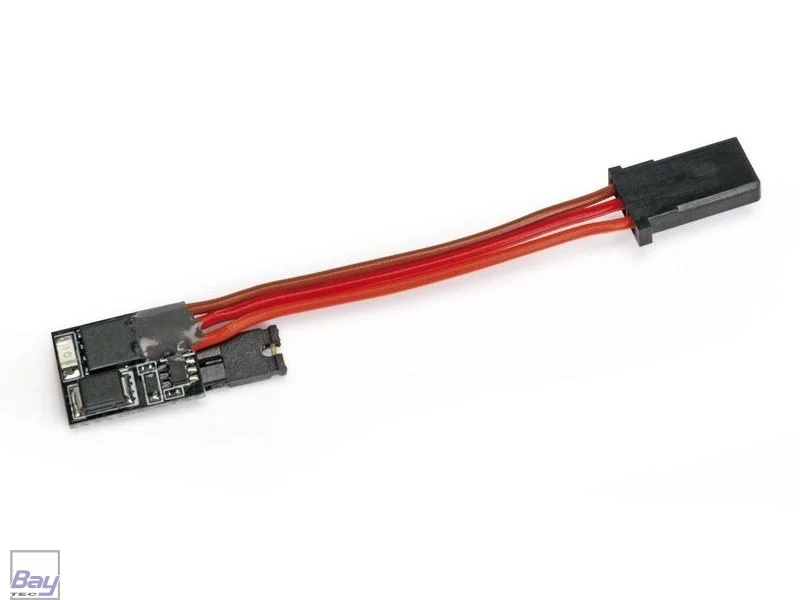

GRAUPNER Schaltmodul 10A

Mit dem Schaltmodul 10 A hat man die Möglichkeit direkt über einen Empfängerausgang eine Last zu schalten. Der Empfängerausgang muss dabei auf Pegelsteuerung (ON/OFF) programmiert sein.(Ab Empfänger-Softwarestand V7.XX)
Es kann dem Schaltkanal ein Geber (Kippschalter) zugeordnet werden (mc-16 bis mc-28 oder mx-12 bis mx-20, mz-18 und mz-24)
Bei dermz-32 und mc-32 (Version 2019) können zusätzlich auch digitale Schalter auf dem Touchscreen als Geber programmiert werden. Sowohl ON/OFF als auch BLINKEND
Mit dem Jumper unterscheidet man zwischen Spannungsversorung der Last über Empfänger (Jumper gesetzt) oder externer Versorgung. (Jumper gezogen) Bei externer Spannungsversorgung über X3/X4 MUSS der Jumper gezogen werden, ansonsten werden Empfänger, die an den Empfänger angeschlossenen Komponenten und das Schaltmodul beschädigt !
Der Verbraucher ( Motor, LED, Glühbirne etc.) wird an X1 / X2 angeschlossen. An der Platine sind keine Kabel angelötet, somit ist die Möglichkeit für verschiedene Kabelstärken und Steckertypen gegeben.

Das Modul kann entweder mit Doppelklebeband oder durch Kabelbinder im Modell befestigt werden. Beachten Sie bei der Montage, dass sich die Platine nicht verbiegt und die Unterseite der Platine keine anderen Bauteile berührt (Kurzschlussgefahr).
Derbeiliegende Schrumpfschlauch wird nach Anlöten der Kabel an X1-X4 über die Platine geschoben und mit Heißluftfön verschrumpft. Es können für X1-X4 eigene Kabellängen und Stärken verwendet werden, je nachdem wo sich der Verbraucher befindet.

Technische Daten

• Betriebsspannung 4,0 - 8,4V über Empfänger
• Schaltstrom max. 10 A
• Schaltspannung max. 20 V
• Abmessungen 23 x 11 x 5 mm
• Gewicht< 2g
• Benötigte Steuerkanäle 1x Geber oder Digitaler Schalter
•
